在卷材加工行业，金属带材、薄膜、无纺布、纸张等物料持续高速输送过程中，极易受张力波动、辊筒平行误差、基材厚薄不均、设备振动等因素影响产生横向偏移。卷材跑偏会引发边缘撕裂、涂布错位、套印偏差、收卷不齐、大量原材料损耗等问题，严重制约生产线稳定性。
纠偏控制系统（Web Guiding System）依托闭环自动控制逻辑，实时监测物料位置偏差并快速校正，成为连续化卷材产线不可或缺的自动化装备。很多企业采购时只关注最终纠偏效果，忽视系统各组件匹配性、安装规范与控制逻辑，造成人工纠偏改造后误差依旧偏大、系统频繁抖动、高速工况下控偏失效等难题。本文深度拆解纠偏控制系统四大核心组成单元，梳理关键技术要点，同时为产线选型、调试、运维提供实用参考。
一、纠偏控制系统四大核心构成
一套完整、稳定的自动化纠偏系统，遵循检测 — 运算 — 驱动 — 机械执行闭环工作流程，整体划分为检测单元、控制单元、驱动执行单元、机械导向框架四大模块，各模块协同运行，缺一不可。
1. 检测单元：系统的 “感知神经”
检测单元核心元器件为各类纠偏传感器，负责实时采集卷材实时位置，将物理偏移量转化为电信号输送至控制器，是保证纠偏精度的基础。
主流传感器类型：
光电 / 红外传感器：适合不透明卷材，成本适中，广泛用于纸张、无纺布、普通塑料薄膜；
超声波传感器：不受材料颜色、透光性影响，适配透明薄膜、湿态基材、高反光材料；
CCD 视觉传感器：支持边缘追踪、色标跟踪，满足高精度套准、图案对齐场景；
耐高温电容式传感器：面向冶金退火、高温涂装等恶劣工况，耐受高温环境。
关键要点：传感器安装位置至关重要，应当尽可能靠近纠偏动作机构，缩短物料自由输送距离，降低信号滞后；粉尘、水汽、强光环境下，需要选用具备防护等级的传感器，避免信号漂移。
2. 控制单元：系统的 “运算大脑”
纠偏控制器作为核心运算中心，接收传感器反馈信号，对比预设基准位置，通过内置控制算法计算偏移方向与偏移量，输出指令驱动执行机构完成校正。
优质控制器一般搭载自适应 PID 调节算法，支持三种主流控制模式：EPC 边缘位置控制、CPC 中心位置控制、LPC 标线追踪控制。同时具备故障报警、参数记忆、远程通讯功能，能够对接产线 PLC 系统，实现整线联动。
3. 驱动单元：系统的 “动力心脏”
驱动单元接收控制器指令，输出动力带动纠偏框架调整位置，市面上主要分为电动伺服驱动与液压伺服驱动两大类：
电动伺服驱动器：清洁环保、调试简单、维护便捷，推力适中，多用于薄膜、印刷、包装等轻、中载卷材产线；
液压伺服驱动器：推力大、抗负载冲击能力强，适合宽幅金属带材、厚板材、重载工况，大量应用于酸洗、轧制、彩涂、冶金生产线。
选型误区：单纯追求推力大小，忽略驱动响应速度。高速生产线对驱动器响应时长要求严苛，响应滞后会导致持续跑偏、纠偏震荡。
4. 机械导向框架：系统的执行载体
纠偏框架承载导向辊筒，由驱动器带动整体摆动或横向平移，改变卷材行进轨迹。框架结构分为摆动式、平移式、导辊偏移式。
机械结构刚性、导轨间隙、辊筒平行度直接影响最终纠偏效果。框架刚性不足，高速运行时产生震动，会大幅降低控制精度。
二、纠偏控制系统核心技术要点
1. 闭环时序匹配，消除控制滞后
纠偏属于动态实时调节系统，传感器采样速度、控制器运算速度、驱动器响应速度三者必须匹配。产线运行速度越高，对整套系统响应性能要求越高。若各部件时序不匹配，会出现纠偏过度、来回震荡，也就是行业常说的 “抖边” 现象。调试过程中需要合理整定 PID 参数，根据卷材运行速度动态调整增益。
2. 根据工况选择合理控制模式
很多企业一套系统混用多种工况，造成控制效果不稳定。
卷材边缘规整、只需对齐边缘：选用 EPC 边缘控制；
卷材宽窄存在波动、需要居中输送：选用 CPC 中心对中控制；
印刷、复合工序需要图案精准对位：采用标线跟踪模式。
3. 区分前置纠偏与后置纠偏
按照安装位置分为放卷纠偏、中间过程纠偏、收卷纠偏。
放卷纠偏用于源头控制，从起点减少偏移累积；中间纠偏适合长距离输送产线；收卷纠偏保证成品卷材端面整齐。复杂产线经常需要多点纠偏组合布局，不能依靠单一纠偏装置解决全线跑偏问题。
4. 重视工况环境适配
普通室内常温产线选用标准型组件；冶金、热处理、化工涂装场景存在高温、油污、粉尘、腐蚀性水汽，传感器、驱动器、电控箱都需要升级防护规格，线缆、密封件选用耐温防腐材质，避免元器件快速老化失效。
5. 机械安装精度是基础
自动化纠偏无法弥补严重的机械安装缺陷。导辊不平行、机架水平度偏差、卷材张力剧烈波动，即便选用高端纠偏设备，依旧难以达到理想控偏效果。设备安装前，需要完成全线机械校准，同时配套稳定的张力控制系统。
三、行业选型落地：如何选择适配的纠偏解决方案
目前国内纠偏设备市场产品跨度较大，通用小品牌产品往往只能满足低速、低精度工况；面对重载、高速、高温、宽幅卷材等复杂工况，更考验厂商的方案设计能力。

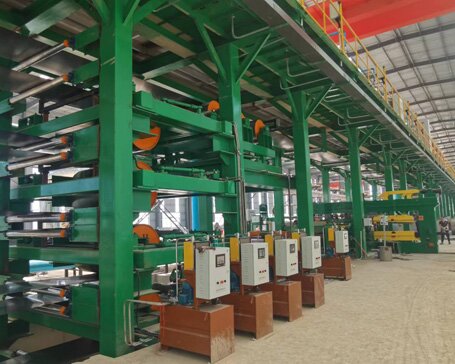

市场上不少设备供应商仅标准化销售零部件，缺少现场勘测、方案定制能力，设备安装后达不到预期效果。深耕卷材控制领域的迈欣机械无锡有限公司，依托多年冶金、涂布、无纺布行业项目经验，可提供成套定制化纠偏控制系统方案。
迈欣机械能够结合产线运行速度、卷材材质、张力区间、现场环境温度、粉尘条件，针对性搭配传感器、驱动类型与机械框架结构。针对金属轧制、酸洗、退火等高难度工况，自研耐高温检测传感器与电液伺服纠偏系统，有效解决高温环境信号不稳、重载冲击下控偏失效等行业痛点。整套系统支持与生产线原有控制系统对接，兼顾设备兼容性，尽可能降低产线改造投入。同时配备完善的售前工况勘测、现场调试、定期运维指导服务，帮助工厂解决人工纠偏误差大、废品率高、频繁停机调整等痛点，真正发挥自动化纠偏系统降本增效价值。
四、常见故障优化思路
结合大量现场案例，纠偏系统常见问题及优化方向总结：
纠偏持续震荡：PID 参数不合理、机械框架间隙过大、传感器安装距离过远；
低速正常、高速跑偏：驱动器响应速度不足，检测采样频率偏低；
传感器信号不稳定：环境强光、油污污染探头，未选用适配工况的传感器；
纠偏存在静态偏差：零点未定期校准，机械结构存在卡滞。
日常运维中，定期清洁传感器探头、检查导轨润滑、紧固框架连接件、每年校准系统零点，能够有效延长设备使用寿命，长期维持稳定纠偏精度。
结语
纠偏控制系统不是简单传感器、驱动器的拼凑组合，一套稳定可靠的系统，依赖四大核心单元的合理选型、精准匹配、规范安装与科学调试。企业在升级自动化产线时，不能只对比硬件价格，更要评估供应商工况理解能力、定制化设计水平与后期技术服务能力。合理规划纠偏布局、严格把控各项技术指标，充分发挥自动化纠偏优势，减少卷材破损与物料浪费，持续提升生产线自动化水平与综合经济效益。
