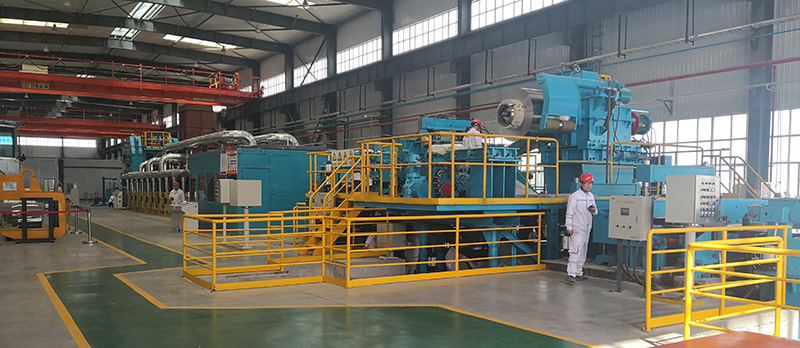

在冷轧钢带、铝箔、铜带、精密薄膜、锂电池极片等高速板带连续生产线中，板带高速运行易受来料镰刀弯、张力波动、辊面磨损、设备安装偏差影响产生横向跑偏，轻则出现边部褶皱、分切废边、涂布偏移，重则刮伤设备、断带停机。纠偏系统选型直接决定产线稼动率与成品合格率，高速线区别于低速普通产线，对响应速度、控制精度、环境适配、动态抗扰有严苛指标，本文从控制模式、传感配置、驱动选型、工况匹配、集成配套五大维度梳理高速板带纠偏系统全流程选型要点。
一、第一步：按工艺确定纠偏控制模式（CPC/EPC/LPC）
1.CPC 中心对中纠偏（Center Position Control）
2.EPC 单边对边纠偏（Edge Position Control）
3.LPC 对线纠偏（Line Position Control）
二、第二步：依据线速与工况选配检测传感器
CCD / 红外光电传感器精度 ±0.03～0.1mm、采样快，适配洁净室内高速薄带（铝箔、隔膜、精密钢带），无油污粉尘、常温干燥产线首选；禁忌酸洗、镀锌、高温油烟工况，镜头易积污失效。
超声波传感器非接触空气测距，不惧水汽、油污、粉尘、高温烟气，适配镀锌线、酸洗线、热轧后黑皮钢带等恶劣环境；常规精度 ±0.2～0.5mm，中高速重型板材通用。
磁感式传感器（电感）仅适配钢铁、铜铝等金属导电带材，不受水雾、锌尘干扰，成本适中，多用于中厚钢带酸洗、连续轧制高速线，无法检测非金属薄膜、无纺布。
视觉 CCD 视觉纠偏高端超高速精密产线（锂电极片、超薄铜箔≥300m/min），可同时检测边线、标线、板形缺陷，兼容不规则边缘物料，造价偏高，对现场防尘、照明有要求。
选型快速判定：洁净精密高速→光电 / 视觉；冶金高温油污高速→超声波 / 磁感。
三、第三步：结合板带克重与张力选定驱动执行机构
1. 伺服电动纠偏（伺服电机 + 滚珠丝杠）
优势：响应＜15ms、定位精准、无漏油、维护简单、体积紧凑，重复定位精度 ±0.02mm；
适用：薄料高速线（铜箔、铝带、极片、薄膜，厚度 0.005～0.5mm），张力≤5kN，线速 100～500m/min 精密产线；
短板：大张力重型板材推力不足。
2. 电液伺服液压纠偏
优势：推力大（2kN～50kN）、抗冲击、负载强，高速重载颠簸工况无抖动；
适用：中厚钢带、宽厚铝板（厚度≥0.8mm），热轧酸洗、镀锌重型高速线，开卷大张力工位；
短板：存在液压渗漏隐患，需定期保养液压油，洁净无尘车间慎用。
四、第四步：结合现场环境与物料参数细化选型边界
1. 板带物料参数（四大必核指标）
宽度：窄幅≤500mm 选小型单点位传感；宽幅 1000～2200mm 大板带优先双传感 CPC，预留纠偏行程≥±50mm；
厚度：超薄箔材（＜0.1mm）忌大推力液压，防止压皱板材；厚板大张力加大油缸 / 伺服推力规格；
线速度：＞150m/min 超高速，控制器必须选用专用高速 PID 算法，禁用经济型低速控制器；
来料品质：镰刀弯严重、宽窄波动大的卷材，加大纠偏行程，优先 CPC 对中预校正。
2. 现场环境条件
高温工况（＞60℃，退火、热镀锌）：传感器选配高温防护外壳，控制器加装散热箱体，防护等级≥IP54；
腐蚀水汽（酸洗、电镀）：整机机架镀锌防腐，放弃光电，标配超声波传感；
多粉尘车间（热轧、磨砂板材）：控制器密封防尘，定期预留吹扫接口。
五、第五步：控制系统与整线配套选型要点
控制器选型高速线禁用简易单片机控制器，优先专用纠偏智能控制器 / 集成 PLC 型，内置自适应 PID + 前馈补偿算法，可根据产线瞬时速度自动调节纠偏增益，避免高速过调震荡；标配 485、EtherCAT、Modbus 通讯，可对接上位 DCS、整线 PLC，实现远程参数修改、故障报警、跑偏数据存储，方便产线集中管控。
机架安装结构选型

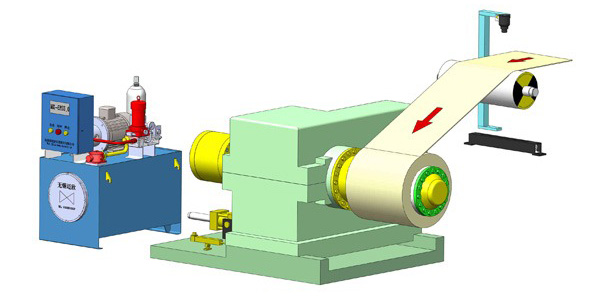

摆动架式纠偏：开卷、卷取工位，整卷随纠偏底座横向移动，适合大行程高速收放卷；
中间导向辊纠偏：工艺炉体、涂布中段，单辊微调，行程小、响应快，适配炉内狭小空间；
分体悬挂式：老产线改造加装，无需改动原有机架，安装灵活。
配套联动要求高速产线纠偏系统必须和张力系统联动，张力骤变时自动降纠偏灵敏度，杜绝高速拉扯断带；启停加减速阶段启用软启动纠偏，防止起步瞬间大幅跑偏。
六、不同行业高速产线选型总结
冷轧 / 镀锌钢带高速线（80～180m/min）：开卷 CPC 液压、炉段 CPC 超声波、卷取 EPC 液压；
铜铝箔精密高速线（200～400m/min）：全线 EPC/CPC 伺服电动 + 光电传感；
锂电极片涂布卷绕线（250～500m/min）：LPC 对线 + EPC 收卷，全伺服 + CCD 视觉；
彩涂薄板生产线（100～150m/min）：中段 CPC 超声波，成品 EPC 电动纠偏。
七、选型避坑提醒
盲目选用大行程高推力设备：超薄薄板大推力易压溃板带，小行程无法补偿镰刀弯造成持续跑偏；
恶劣工况选用普通光电传感器：短期内镜头积污失灵，频繁停机检修；
低速控制器搭载超高速产线：响应滞后，高速持续跑偏无法修正。
