在钢铁、有色金属、造纸、塑料薄膜、纺织印染等板带材加工行业，纠偏系统是生产线的核心配套设备，主要用于实时检测并纠正板带跑偏问题，保障板带在高速连续生产过程中保持居中、平稳运行。板带纠偏系统集机械传动、光电检测、电气控制、液压驱动于一体，可有效规避板带偏移引发的边部褶皱、断带、尺寸偏差、卷取不齐、设备磨损等生产缺陷，是保障产品质量、提升生产线稳定性、降低生产损耗的关键系统设备。
受高速连续运行、现场粉尘油污、机械磨损、电气老化、操作不当等多重因素影响，纠偏系统在长期工况中极易出现各类故障，直接导致生产线停机、产品次品率上升、生产效率下降。本文结合工业现场实际应用场景，全面梳理板带纠偏系统的常见故障类型，分析故障成因，并给出标准化、可落地的处理方法及日常运维优化策略，为工业生产设备运维提供技术参考。
一、板带纠偏系统基本组成与工作原理

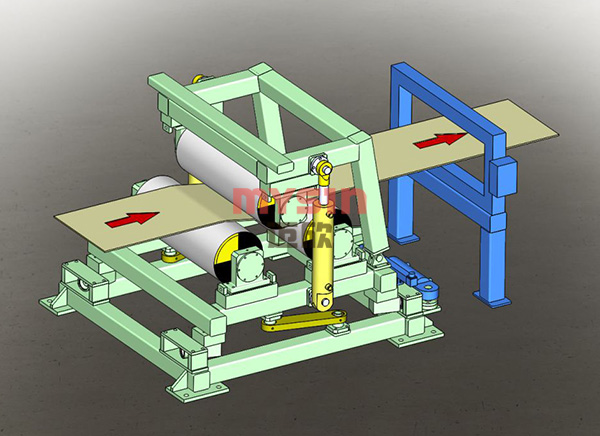

板带纠偏系统主要由检测单元、控制单元、执行单元三部分组成，各单元协同完成闭环纠偏作业。检测单元以光电传感器、超声波传感器、CCD视觉传感器为主，负责实时采集板带边缘位置偏移信号；控制单元为PLC控制器或专用纠偏控制器，对采集的偏移数据进行运算分析，输出精准纠偏指令；执行单元多为液压油缸、伺服电机、电动推杆等驱动机构，根据指令调整纠偏辊架、导向辊位置，修正板带偏移量，实现板带全程居中运行。
整套系统具备响应速度快、控制精度高、动态调节稳定的特点，适配低速、中高速各类板带生产线。但由于各单元精密性较高，且长期处于粉尘、潮湿、振动、负荷波动大的恶劣工况，任一单元故障都会导致整套纠偏系统失效。
二、系统常见故障、成因及处理方法
（一）板带持续跑偏，纠偏功能失效
故障现象：生产线运行过程中，板带持续向单侧偏移，边缘偏离基准位置，系统无纠偏动作，或轻微纠偏后无法复位，从而出现卷取错边、板带刮边等问题，是现场较为频发的核心故障。
故障成因：一是传感器故障，检测镜头沾染粉尘、油污、水汽，遮挡感应信号，或传感器偏移、松动、损坏，无法精准采集板带位置信号，导致控制器无数据输入；二是控制单元参数异常，纠偏灵敏度、响应速度、基准位置参数被误修改，或控制器程序紊乱、主板老化，无法输出纠偏指令；三是执行单元卡滞，液压油缸卡顿、伺服电机失电、传动连杆锈蚀卡死，无法执行纠偏动作；四是机械基准偏差，导向辊、纠偏辊安装倾斜、辊面磨损不均、机架松动，导致板带运行基准偏移，超出系统纠偏调节范围。
处理方法：首先停机清洁传感器，擦拭镜头表面油污粉尘，检查传感器安装位置，重新校准固定，确保感应区域无遮挡；其次进入控制系统后台，恢复出厂基准参数，调试纠偏灵敏度与响应速度，重启控制器排查程序故障，老化主板及时更换；然后手动测试执行机构，对卡顿的油缸、连杆进行除锈润滑，排查液压油路堵塞、电机线路故障，修复驱动机构；校准辊体水平度与平行度，紧固机架固定螺栓，更换磨损严重的导向辊，修正机械运行基准，确保偏移量在系统可调范围内。
（二）纠偏动作频繁、抖动，系统运行不稳定
故障现象：板带无明显大幅偏移，但纠偏机构持续小幅往复摆动，动作频繁、抖动剧烈，导致板带张力波动，引发板带褶皱、拉伸变形，严重时出现断带故障。
故障成因：核心原因为系统信号干扰与参数匹配不当。现场变频器、电机等设备产生电磁干扰，导致传感器采集的信号波动、失真，控制器误判偏移量，频繁输出纠偏指令；其次，纠偏系统灵敏度设置过高、调节区间过小，轻微信号波动就触发纠偏动作；此外，板带张力不稳定、辊面黏附杂质导致板带轻微跳动，也会引发系统频繁纠偏；同时，执行机构油路进气、伺服电机调速不稳，会加剧机构抖动问题。
处理方法：优化线路布局，将传感器信号线路与动力线路分开铺设，加装屏蔽线、接地装置，消除电磁干扰；合理调整系统参数，降低过高的纠偏灵敏度，适配生产线运行速度，扩大轻微波动容错区间；清理辊面黏附杂质，检查张力控制系统，稳定板带运行张力；对液压系统进行排气处理，排查油路泄漏、压力不稳问题，校准伺服电机运行参数，消除执行机构抖动，保证纠偏动作平稳顺滑。
（三）纠偏精度不足，偏移校正不彻底
故障现象：系统可正常执行纠偏动作，无明显卡顿、失效问题，但板带始终存在小幅偏移，无法精准归中，成品卷取不齐、边部余量偏差超标，达不到生产工艺要求。
故障成因：一是传感器校准偏差，长期运行后传感器基准偏移，检测数据存在固定误差，导致纠偏补偿量不足；二是执行机构行程不足，油缸、推杆行程磨损衰减，或机械限位设置不合理，无法完成满量程纠偏；三是系统滞后性严重，生产线速度过快，纠偏响应速度滞后于板带偏移速度，动态校正不及时；四是板带本身厚度不均、材质软硬不均，运行过程中受力偏移，系统无法完全修正。
处理方法：停机对传感器进行精准归零校准，重新设定板带居中基准，修正检测误差；检查执行机构有效行程，调整机械限位装置，对行程衰减的油缸、推杆进行检修更换，保证纠偏调节行程充足；根据生产线运行速度匹配调整系统响应参数，提升动态纠偏响应速度，消除滞后偏差；针对板材材质、厚度不均问题，配合张力微调，优化进料状态，减少被动偏移量，提升纠偏精准度。
（四）执行机构无动作、动力不足
故障现象：控制器正常接收偏移信号，界面显示正常纠偏指令，但纠偏辊架无任何调节动作，或动作缓慢、动力疲软，无法抵消板带偏移力。
故障成因：电气方面，线路松动、接线氧化、保险丝熔断、伺服电机故障，导致执行机构无供电、无信号接收；液压驱动型系统多为液压油液位不足、油液污染变质、油路堵塞、油泵压力不足、电磁阀卡滞故障；机械方面，传动齿轮、连杆磨损断裂，机构负载卡死，导致动力无法传递。
处理方法：逐项排查电气线路，紧固接线端子，清理氧化触点，更换熔断配件，检测电机运行状态，修复电气故障；检查液压系统油位、油质，及时补加、更换液压油，清洗油路过滤器与电磁阀，调试油泵工作压力，保障液压动力充足；拆解检查机械传动部件，更换磨损、断裂的齿轮、连杆，清理卡死杂质，重新组装调试，确保动力传递顺畅。
（五）系统报警故障、自动停机
故障现象：设备运行中控制器弹窗报警，故障代码闪烁，纠偏系统自动锁定停机，生产线无法正常运行。
故障成因：主要为系统过载、信号异常、部件故障触发保护机制。包括纠偏机构负载过载、机械卡滞导致电机、油泵过载报警；传感器信号丢失、信号中断触发故障保护；系统温度过高、电压不稳，引发电气保护停机；部分设备限位开关失灵，超行程运行触发报警。
处理方法：查看控制器故障代码，对照设备说明书定位故障类型；解除机械卡滞、过载负载，手动复位机构；排查传感器线路通断，修复信号中断问题；检查供电电压、设备运行温度，排查散热故障、电压不稳问题，稳定设备运行工况；校准更换失灵的限位开关，重置系统保护参数，完成故障复位后试运行，确认无异常后方可正常生产。
三、故障预防与日常运维优化策略
板带纠偏系统故障多源于日常运维不到位、工况适配不当，做好常态化维护可大幅降低故障发生率，保障生产线连续稳定运行。
第一，做好日常清洁防护。每日清理传感器镜头、辊面、机架表面的粉尘、油污，避免杂质遮挡检测信号、影响板带运行状态；定期对电气控制柜、线路接口进行除尘防潮处理，杜绝潮湿、粉尘引发的电气故障。
第二，定期校准调试设备。每周检查传感器安装位置、基准状态，每月完成一次系统归零校准、参数优化；定期检测辊体平行度、水平度，及时修正机械偏差，从源头减少板带偏移问题。
第三，强化动力部件维护。液压型系统定期更换液压油、清洗滤芯，排查油路泄漏、压力异常问题；电动执行机构定期润滑传动部件，检查电机、线路运行状态，更换老化配件，保证执行动力稳定。
第四，规范操作与参数管理。严禁随意修改系统核心参数，根据生产线速度、板带材质厚度匹配适配的纠偏灵敏度、响应速度；开机低速试运行，确认纠偏系统正常后再提速生产，避免高速运行引发突发故障。
四、结语
板带纠偏系统的稳定运行是保障板带材产品质量、提升生产效率、降低生产成本的关键。其故障多集中于检测、控制、执行三大核心单元，以跑偏失效、动作抖动、精度不足、动力异常、报警停机为主要表现。大部分故障并非设备本体损坏，而是由清洁不到位、参数适配不当、运维不及时、工况干扰导致。
在日常生产运维中，需结合故障现象精准定位成因，采取针对性处理方案，同时建立常态化清洁、校准、检修、保养机制，从被动修故障转变为主动防故障，有效提升板带纠偏系统的运行稳定性与使用寿命，助力板带加工生产线高效、连续、低损耗生产。
